ПЛИС » Процедура прошивки DE0 CV в Quartus Lite Edition 15
§ Описание шагов
Прошивка устройства: DE0 Cyclone V.
- Выключить устройство
- Включить Programmable Mode (переключатель на плате)
- Включить устройство
- Скомпилировать в Quartus Prime Lite Edition 15
- Запустить окно программирования (прожига)

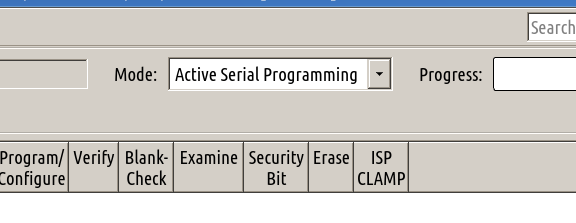

- Перейти в режим Active Serial Programming
![](/u/ba/bac6a19212736a9fa2619af72526f14d.png)
- Нажать Add Device, выбрать ASC Devices > EPCS64

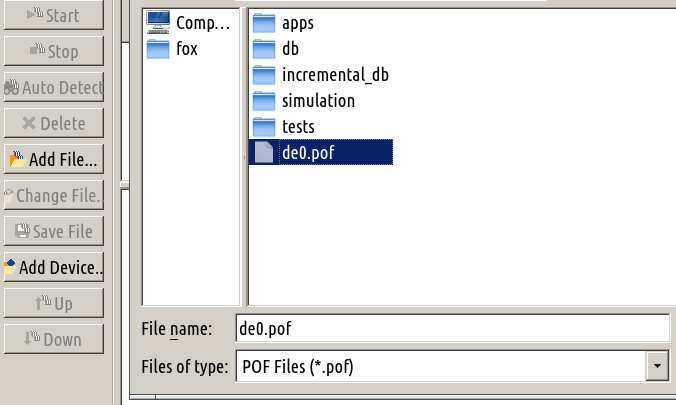

- Добавить файл *.pof
![](/u/76/76a78b618dcc1997cca8270d877f6c91.png)

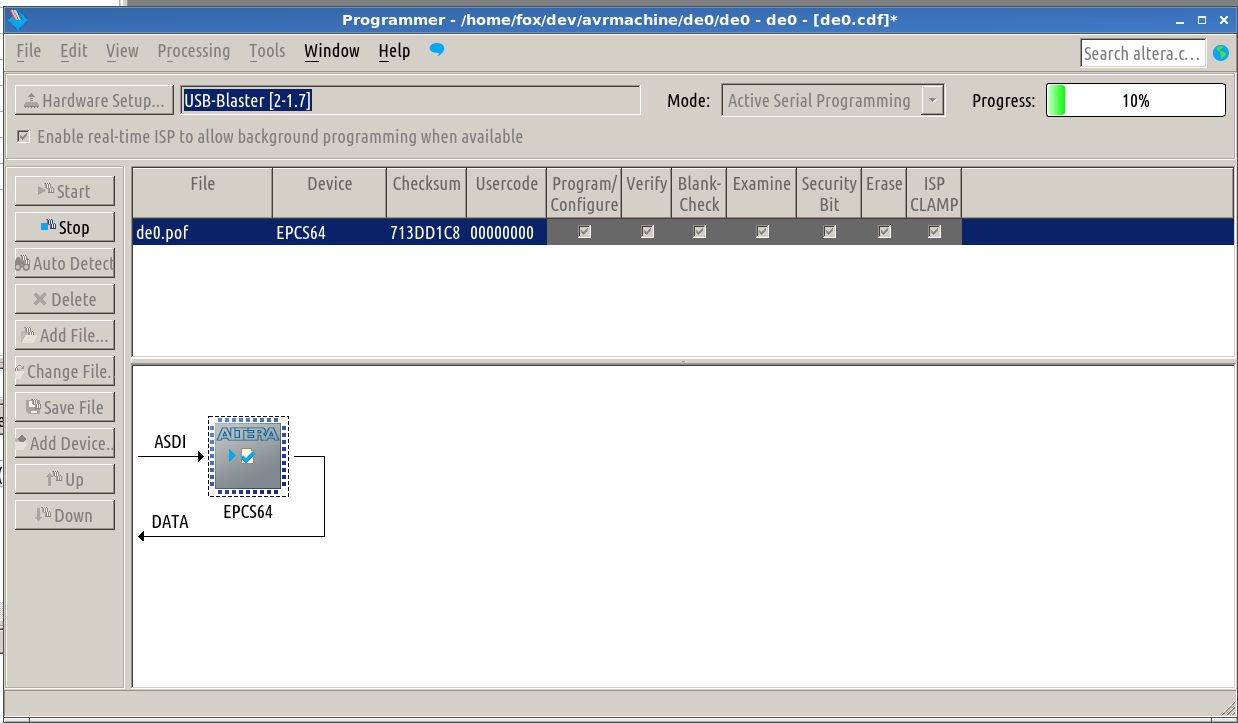

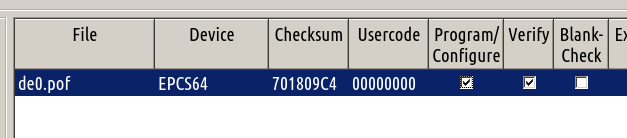

- Установить галку Program Configure / Verify
![](/u/d5/d5e36f9c8d05d5a80f6a1d3adfc518d0.png)
![](/u/fe/fed90fd42d538ae3db9376c798389958.png)
- Выйти без сохранения
- Отключить устройство, перевести в рабочий режим обратно и включить снова
