Эти пины специально предназначены для ретро-корпуса, который у меня есть. Чтобы не забыть как их располагать.
Там где RED/YELLOW/GREEN это LED-индикаторы на передней панели определенного цвета. SPRK расположен горизонтально и занимает пины 29,31,33,35. Зеленый LED занимает три пина 30,32,34.
Я так их расположил. Они могут располагаться как угодно, но я сделал именно таким образом.

1// Панель GPIO_1 справа
2// --------------------------------------------------------------
3//  +0 .. 1-  RED
4//  +2 .. 3-  YELLOW
5//  28 .. 29+ SPKR
6// +30 .. 31  GREEN
7//  32 .. 33
8// -34 .. 35-
9// --------------------------------------------------------------
10
11assign GPIO_1[35]   = 1'b0;
12assign GPIO_1[34]   = 1'b0;
13assign GPIO_1[1]    = 1'b0;
14assign GPIO_1[3]    = 1'b0;
15assign GPIO_1[29]   = KEY[0];
16assign GPIO_1[30]   = KEY[1];
17assign GPIO_1[0]    = KEY[2];
18assign GPIO_1[2]    = KEY[3];

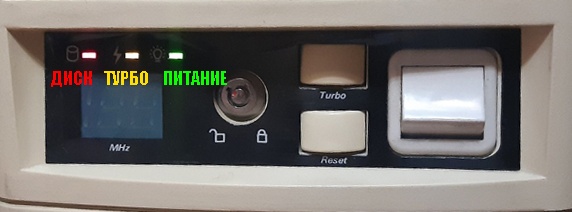

Иллюстрация передней панели
