§ Транзистор

Транзистор - это электронная кнопка. Этим все и сказано, но я все равно попробую объяснить сам для себя, как он работает. Суть транзистора в том, чтобы либо пропускать ток, либо не пропускать ток. Я прекрасно понимаю, что транзистор это невероятно сложная и запутанная схема, но рассматривать транзистор вне цифровой логики я не собираюсь, потому что я нуб последний. И вообще сегодня не буду говорить про атомы или электроны, а ограничусь лишь только грубыми аналогиями, как обычно.

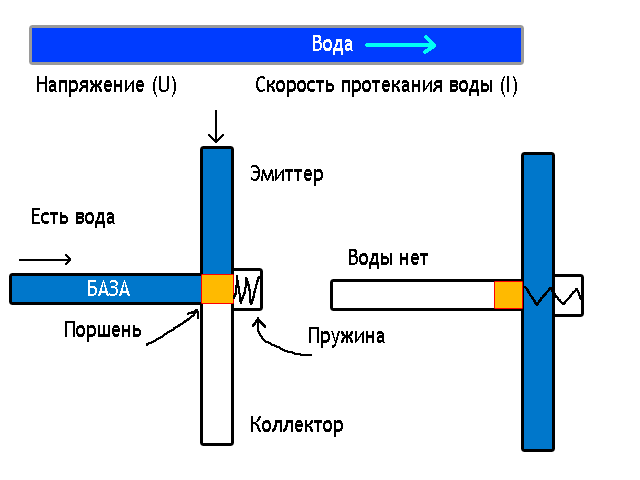

Итак, ток - это вода в трубах. Трубы - это провода. Скорость воды - это сила тока, напор воды - это напряжение. Теперь представлю на общее посмеяние следующую картинку, сделанную в Ms Paint Photoshop.

Вот по этой схеме вообще все видно хорошо. Там где слева управляющий провод называется БАЗА, оттуда, откуда стекает вода - это ЭМИТТЕР, а туда, куда вода стекает - КОЛЛЕКТОР. База управляет тем, как стекает ток. Если на базе есть напряжение, то она задвигает поршень, преодолевая пружину, и вода (или электрический ток), которая течет из эмиттера, запирается и не течет. Причем интересный факт - стоит чуть ослабить напряжение на базе, как ток с эмиттера начинает течь довольно сильно. Получается что маленькое изменение напряжения сильно влияет на изменение напряжения с эмиттера.
Справа проиллюстрировано, когда нет воды на базе (напряжения). Пружина полностью разжимается, открывая полный проход воде с эмиттера на коллектор. Причем тут я показал транзистор, так сказать, n-типа, то есть когда напряжения нет на базе, то он открывается, а когда есть - закрывается. Можно сконструировать и другой, p-тип, когда напряжение на базе есть, то открывается. Это сделать легко - достаточно сделать так, чтобы поршень находится в закрытом состоянии при отсутствии напряжения и вжимался, когда напряжение подается:

Вот тут прекрасно видно, что когда на базе нет тока, поршень выдвигается пружиной до упора, а когда подается напряжение на базу, то она сдвигает пружину и открывает проход напряжения воды с эмиттера на коллектор.
Грубо говоря, так и работают полевые транзисторы. Биполярные я не рассматривал. Там немного другой принцип, просто там поршень дырявый, вот в чем соль. Да и принцип неудобно показывать.
Есть транзисторы 2-х типов: n-типа, те, что открываются по минусу (или отсутствия напряжения на базе) или p-типа, которые открываются при наличии напряжения на базе.

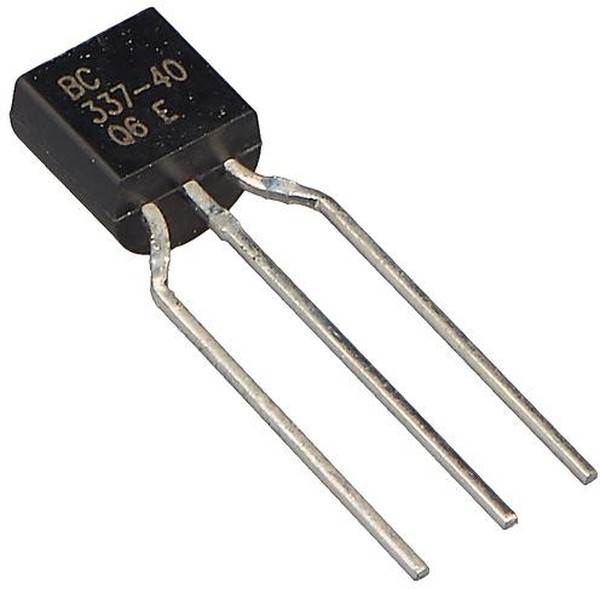

Вот так выглядит типичный биполярный транзистор BC 337-40, это транзистор P-типа (NPN), который открывается при подаче на базу напряжения. Биполярные транзисторы не очень экономные, но они мощные, в отличии от полевых, могут пропускать через себя большие токи. Почему они есть у меня? Потому что.
Я описал 1% от всего что можно было бы сказать про транзисторы, причем описал неправильно. Но какая разница.
23 авг, 2020
