Я никогда не пользовался этим устройством, которое было разработано и выпущено в 1986 году (а родился я вообще в 1987), так что оно старше меня на целый год. Несмотря на это, мне нравятся старые неторопливые железяки и поэтому я решил создать отдельный раздел, чтобы посвятить разработке как аппаратного, так и программного обеспечения.

§ Icarus: verilog

Как и всегда, я начинаю разговор о создании очередного процессора на Icarus Verilog. Буду рассказывать о той же самой последовательности действий, которые считаю наиболее обычной. Мне нравится связка IVerilog + Gtkwave + Verilator. Если первые два работают как в Linux, так и в Windows, то Verilator почему-то работает только под Linux. Вкратце о том, что делает каждый из программных пакетов:

Icarus Verilog – это компилятор, который преобразует файлы v, sv в промежуточные дампы
VVP – симулятор полученных дампов, выдает по итогу результат в виде сигналов
Gtkwave – графический просмотрщик полученных сигналов
Verilator – транслятор Verilog кода в C++ код

С помощью библиотеки SDL1.2 или SDL2 можно сделать окно с видеоадаптером, который позволит с помощью верилятора видеть экран таким, каким бы он был в реальной схеме. Для меня в свое время это было потрясающим открытием, и я до сих пор пользуюсь данным методом. Следует помнить, что это лишь один из методов, а не единственный. Верилятор обладает огромными возможностями к созданию абсолютно любой логической схемы.

Для того чтобы начать тестировать код, необходимо создать два файла, обычно я их называю: makefile и tb.v. В первом файле записываются правила сборки, чтобы не писать каждый раз руками одно и то же, а во втором тестовый код. Начну пока что рассказ с tb.v:

`timescale 10ns / 1ns

module tb;

reg reset_n = 0, clock_100 = 0, clock_25 = 0;

always #0.5 clock_100 = ~clock_100; // Генератор частоты 100 мгц

always #2.0 clock_25 = ~clock_25; // И 25 мгц

initial begin $dumpfile("tb.vcd"); $dumpvars(0, tb); end

initial begin #2.5 reset_n = 1; #2000 $finish; end

endmodule

Разберу почти каждую строку кода. Начну с первой: timescale 10ns / 1ns. В ней указывается метрика. Первое значение 10ns – это условное обозначение единицы этой метрики, то есть, если мы где-то в файле указываем #1, то это будет считаться продолжительностью 10 нс. Второй же параметр означает минимальный синтезируемый отрезок времени, то есть, всего лишь 1 нс. Это точно также как если бы 1 миллиметр относился к 1 см, в отношении 1/10.

Далее у нас идут 3 регистра: reset_n – симуляция нажатия кнопки сброса, вначале он становится 0, а через непродолжительное время 1, а также тактовые генераторы 100 и 25 мгц.

В общем блоке initial ... end объявляются некоторые заранее известные значения, при этом, растянутые во времени. При самом начальном этапе, устанавливаются стартовые значения $dumpfile и $dumpvars, которые указывают компилятору, в какие файлы требуется выгружать результат, и откуда.

Спустя #2.5 единиц времени, что равняется 2.5 x 10ns = 25 ns, устанавливается значение reset_n = 1. Спустя #2000 единиц времени, а именно 20 микросекунд, симуляция проекта завершается с помощью директивы $finish.

На этом самый первый тестовый файл завершен. Теперь осталось только скомпилировать его, и выполнить.

§ Сборка проекта

Поскольку я пользуюсь Linux, то мне привычнее использовать файл makefile вместо bat-файлов. На Windows также можно установить поддержку makefile, для этого необходимо скачать [[https://www.gnu.org/software/make/ определенное ПО]], именуемое GNU Make.

all: ica

ica:

iverilog -g2005-sv -DICARUS=1 -o tb.qqq tb.v

vvp tb.qqq >> /dev/null

rm tb.qqq

vcd:

gtkwave tb.vcd

wave:

gtkwave tb.gtkw

clean:

rm -rf obj_dir tb tb.vcd tb.gtkw

Здесь, при запуске make, выбирается правило сборки ica, которое запускает компиляцию iverilog.

Опция -g2005-sv задает поддержку возможности System Verilog;
-DICARUS=1 передает объявление ICARUS, равное 1, для того, чтобы программы на верилоге могли проверить, с какого окружения запускаются;
-o tb.qqq параметр указывает, куда будет экспортированы результаты
tb.v является исходным файлом

Далее выполняется симулятор vvp, который переводит транслированное значение tb.qqq в другое представление, например, в tb.vcd (это зависит только от того, есть ли $dumpfile). Файл tb.qqq удаляется за ненадобностью.

§ Запуск отладчика сигналов Gtkwave

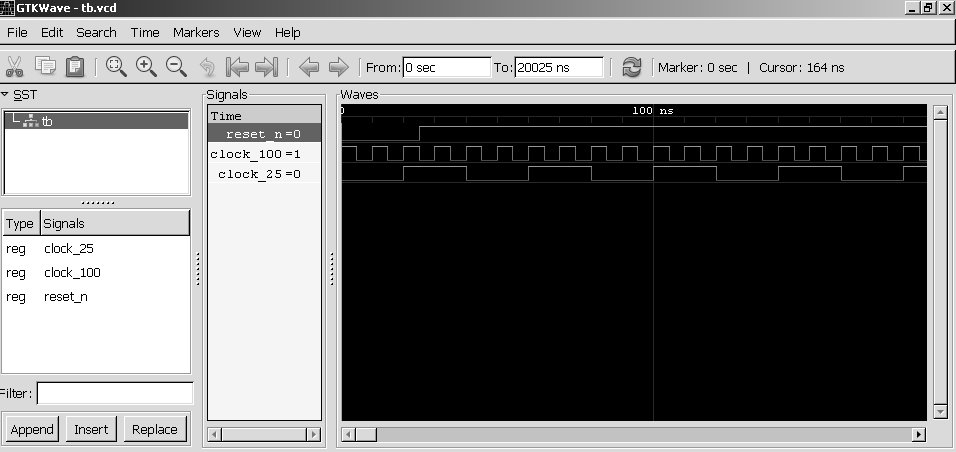

Для его запуска достаточно набрать либо gtkwave tb.vcd, либо воспользоваться make vcd командой. Откроется пустое окно, где потребуется выбрать слева модуль (в данном случае это tb), и добавить сигналы на схему.

Справа в виде сигналов будут выведены только тактовые генераторы на 100 и 25 мгц, и также регистр reset_n, который необходим для сброса процессора и других модулей.

§ Таблица опкодов

Ниже представлена таблица всех опкодов, которые поддерживаются КР580ВМ80А (Аналог Intel 8080A). По сути это обедненный набор Z80 инструкции.

	`0`	`1`	`2`	`3`	`4`	`5`	`6`	`7`	`8`	`9`	`A`	`B`	`C`	`D`	`E`	`F`
00	00NOP	01LXI B,**	02STAX B	03INX B	04INR B	05DCR B	06MVI B,*	07RLC	08	09DAD B	0ALDAX B	0BDCX B	0CINR C	0DDCR C	0EMVI C,*	0FRRC
10	10	11LXI D,**	12STAX D	13INX D	14INR D	15DCR D	16MVI D,*	17RAL	18	19DAD D	1ALDAX D	1BDCX D	1CINR E	1DDCR E	1EMVI E,*	1FRAR
20	20	21LXI H,**	22SHLD **	23INX H	24INR H	25DCR H	26MVI H,*	27DAA	28	29DAD H	2ALHLD **	2BDCX H	2CINR L	2DDCR L	2EMVI L,*	2FCMA
30	30	31LXI SP,**	32STA **	33INX SP	34INR M	35DCR M	36MVI M,*	37STC	38	39DAD SP	3ALDA **	3BDCX SP	3CINR A	3DDCR A	3EMVI A,*	3FCMC
40	40MOV B,B	41MOV B,C	42MOV B,D	43MOV B,E	44MOV B,H	45MOV B,L	46MOV B,M	47MOV B,A	48MOV C,B	49MOV C,C	4AMOV C,D	4BMOV C,E	4CMOV C,H	4DMOV C,L	4EMOV C,M	4FMOV C,A
50	50MOV D,B	51MOV D,C	52MOV D,D	53MOV D,E	54MOV D,H	55MOV D,L	56MOV D,M	57MOV D,A	58MOV E,B	59MOV E,C	5AMOV E,D	5BMOV E,E	5CMOV E,H	5DMOV E,L	5EMOV E,M	5FMOV E,A
60	60MOV H,B	61MOV H,C	62MOV H,D	63MOV H,E	64MOV H,H	65MOV H,L	66MOV H,M	67MOV H,A	68MOV L,B	69MOV L,C	6AMOV L,D	6BMOV L,E	6CMOV L,H	6DMOV L,L	6EMOV L,M	6FMOV L,A
70	70MOV M,B	71MOV M,C	72MOV M,D	73MOV M,E	74MOV M,H	75MOV M,L	76HALT	77MOV M,A	78MOV A,B	79MOV A,C	7AMOV A,D	7BMOV A,E	7CMOV A,H	7DMOV A,L	7EMOV A,M	7FMOV A,A
80	80ADD B	81ADD C	82ADD D	83ADD E	84ADD H	85ADD L	86ADD M	87ADD A	88ADC B	89ADC C	8AADC D	8BADC E	8CADC H	8DADC L	8EADC M	8FADC A
90	90SUB B	91SUB C	92SUB D	93SUB E	94SUB H	95SUB L	96SUB M	97SUB A	98SBB B	99SBB C	9ASBB D	9BSBB E	9CSBB H	9DSBB L	9ESBB M	9FSBB A
A0	A0ANA B	A1ANA C	A2ANA D	A3ANA E	A4ANA H	A5ANA L	A6ANA M	A7ANA A	A8XRA B	A9XRA C	AAXRA D	ABXRA E	ACXRA H	ADXRA L	AEXRA M	AFXRA A
B0	B0ORA B	B1ORA C	B2ORA D	B3ORA E	B4ORA H	B5ORA L	B6ORA M	B7ORA A	B8CMP B	B9CMP C	BACMP D	BBCMP E	BCCMP H	BDCMP L	BECMP M	BFCMP A
C0	C0RNZ	C1POP B	C2JNZ **	C3JMP **	C4CNZ **	C5PUSH B	C6ADI *	C7RST 0	C8RZ	C9RET	CAJZ **	CB	CCCZ **	CDCALL **	CEACI *	CFRST 1
D0	D0RNC	D1POP D	D2JNC **	D3OUT N	D4CNC **	D5PUSH D	D6SUI *	D7RST 2	D8RC	D9	DAJC **	DBIN N	DCCC **	DD	DESBI *	DFRST 3
E0	E0RPO	E1POP H	E2JPO **	E3XTHL	E4CPO **	E5PUSH H	E6ANI *	E7RST 4	E8RPE	E9PCHL	EAJPE **	EBXCHG	ECCPE **	ED	EEXRI *	EFRST 5
F0	F0RP	F1POP PSW	F2JP **	F3DI	F4CP **	F5PUSH PSW	F6ORI *	F7RST 6	F8RM	F9SPHL	FAJM **	FBEI	FCCM **	FD	FECPI *	FFRST 7

§ Краткое описание

Теперь перейдем к описанию кодов, которые здесь есть.

NOP – нет операции; 4T
LXI – загрузка 16-битного непосредственного значения в регистры BC, DE, HL или SP; 10T
STAX – сохранение регистра А в память по адресу либо BC, либо DE; 7T
INX, DCX – увеличить или уменьшить на единицу 16-битный регистр, флаги при этом не меняются; 5T
INR, DCR – увеличить или уменьшить на единицу 8-битный регистр с изменением флагов; 5/10T
MVI – поместить в регистр или в память (M) по адресу HL непосредственный операнд; 7/10T
DAD – сложить HL и 16-битный регистр, результат записать в HL; 10T
LDAX – наоборот, из памяти по адресу BC или DE записывается в регистр A; 7T
RLC – сдвиг A налево с заемом CF; 4T
RRC – сдвиг A направо с заемом CF; 4T
RAL – вращение A налево; 4T
RAR – вращение A направо; 4T
SHLD – загрузка HL в память (16 битный адрес); 16T
DAA – десятичная коррекция после сложения; 4T
LDHL – загрузка из памяти (16 битный адрес) в регистр HL; 16T
CMA – инверсия битов в регистре A; 4T
STA – сохранить A в памяти (16 бит); 13T
STC – установка флага CF=1; 4T
LDA – загрузка A из 16-битной памяти; 13T
CMC – инверсия флага CF; 4T
MOV – скопировать регистр или память, в другой регистр или память; 5/7T
HLT – остановка процессора; 4T
ADD – сложить аккумулятор с операндом (регистр или память); 4/7T
ADC – сложить аккумулятор с операндом (регистр или память) с заемом CF; 4/7T
SUB – вычесть аккумулятор с операндом (регистр или память); 4/7T
SBB – вычесть аккумулятор с операндом (регистр или память) с заемом CF; 4/7T
ANA – побитовое AND аккумулятора с операндом (регистр или память); 4/7T
XRA – побитовое XOR аккумулятора с операндом (регистр или память); 4/7T
ORA – побитовое OR аккумулятора с операндом (регистр или память); 4/7T
CMP – вычесть из аккумулятора, но результат не сохранять, только меняются флаги; 4/7T
PUSH – втолкнуть в стек BC,DE,HL или AF регистр; 11T
POP – вытолкнуть из стека и записать в BC,DE,HL или AF регистр; 11T
RNZ, RZ, RNC, RC, RPO, JPE, RP, RM – выполнить возврат из процедуры при достижении условия; 5/11T
JNZ, JZ, JNC, JC, JPO, JPE, JP, JM – переход по 16 битному адресу, при достижении условия, иначе пропуск; 10T
CNZ, CZ, CNC, CC, CPO, CPE, CP, CM – вызов процедуры по 16 битному адресу, при достижении условия, иначе пропуск; 11/17T
JMP – безусловный переход по 16 битному адресу; 10T
CALL – вызов подпрограммы; 17T
RET – выход из процедуры; 10T
RST – вызов обработчика прерывания; 11T
OUT – запись в порт аккумулятора; 10T
IN – чтение из порта в аккумулятор; 10T
ADI – сложить аккумулятор с непосредственным операндом; 7T
ACI – сложить аккумулятор с непосредственным операндом и заемом флага CF; 7T
SUI – вычесть из аккумулятора с непосредственный операнд; 7T
SBI – вычесть из аккумулятора с непосредственный операнд с заемом флага CF; 7T
ANI – побитовое AND аккумулятора с непосредственным операндом; 7T
XRI – побитовое XOR аккумулятора с непосредственным операндом; 7T
ORI – побитовое OR аккумулятора с непосредственным операндом; 7T
CPI – вычесть аккумулятор и непосредственным операнд, но результат не сохранять; 7T
XTHL – обменять вершину стека с HL; 18T
PCHL – перейти к адресу в HL; 5T
XCHG – обмен DE и HL; 4T
DI – запрет прерываний; 4T
EI – разрешение прерываний; 4T
SPHL – записать HL в SP; 5T
