§ Каркас SDL2

Наверное, самой сложной темой тут будет создание каркаса для того, чтобы выводить видеоданные на SDL2, а не сам видеоадаптер и верилятор.

Как обычно, начну с makefile:

1all:
2	g++ -o tb tb.cc -lSDL2

Номера

Мы будем создавать приложение, которое использует возможности SDL2 для отображения информации на дисплее и постепенно это приложение улучшать и дополнять по мере разработки процессора и компьютера.

Надо создать новый файл tb.cc, который и будет testbench для проекта, где и будет все тестироваться. Я не буду поступать по канонам языка C++ и буду делать как получится.

1#include <stdlib.h>
2#include "app.cc"
3
4int main(int argc, char **argv) {
5
6    App* app = new App();
7    while (app->main()) { /* Обработчик */ }
8    app->destroy();
9    return 0;
10}

Номера

Это главный файл, в котором подключается библиотеке stdlib на всякий случай, и класс для работы с SDL2, который сейчас будем разрабатывать. Этот класс подключается в коде main, создается объект app. В цикле while обращается к методу main, который будет выдавать 1, если прошло 20 мс с последнего раза, и 0, если была нажата кнопка "закрыть" окно.

При создании объекта App будет создаваться графическое окно SDL2.

Теперь рассмотрим общий план класса App в файле app.cc:

1#include <SDL2/SDL.h>
2
3class App {
4
5protected:
6
7    int width, height, frame_length, frame_prev_ticks;
8
9    SDL_Surface*        screen_surface;
10    SDL_Window*         sdl_window;
11    SDL_Renderer*       sdl_renderer;
12    SDL_PixelFormat*    sdl_pixel_format;
13    SDL_Texture*        sdl_screen_texture;
14    SDL_Event           evt;
15    Uint32*             screen_buffer;
16
17public:
18
19    // Реализация методов
20};

Номера

В области protected я традиционно записываю различные переменные, которые касаются объекта класса.

Краткое пояснение, какие переменные за что отвечают:

screen_surface — объект поверхности окна
sdl_window — объект самого окна
sdl_renderer — с помощью него происходит рендеринг (отображение данных)
sdl_pixel_format — задание формата пикселей
sdl_screen_texture — текстура, с которой копируется на поверхность окна
evt — возникающие события
screen_buffer — непосредственно, сами данные, куда будут записываться цвета, для рендера на окне

§ Конструктор класса

Код конструктора класса будет достаточно объемным:

1App() {
2
3    width        = 2*640;   // Удвоение пикселей
4    height       = 2*400;
5    frame_length = 50;      // 20 кадров в секунду
6    frame_prev_ticks = 0;
7
8    if (SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO)) {
9        exit(1);
10    }
11
12    SDL_ClearError();
13
14    screen_buffer       = (Uint32*) malloc(width * height * sizeof(Uint32));
15    sdl_window          = SDL_CreateWindow("Verilated VGA Display", SDL_WINDOWPOS_CENTERED, SDL_WINDOWPOS_CENTERED, width, height, SDL_WINDOW_SHOWN);
16    sdl_renderer        = SDL_CreateRenderer(sdl_window, -1, SDL_RENDERER_PRESENTVSYNC);
17    sdl_pixel_format    = SDL_AllocFormat(SDL_PIXELFORMAT_BGRA32);
18    sdl_screen_texture  = SDL_CreateTexture(sdl_renderer, SDL_PIXELFORMAT_BGRA32, SDL_TEXTUREACCESS_STREAMING, width, height);
19    SDL_SetTextureBlendMode(sdl_screen_texture, SDL_BLENDMODE_NONE);
20}

Номера

Вначале проставляется размер окна. Поскольку я буду нацелен только на 640 x 400, то размер окна будет таким. То есть, не совсем таким, а в 2 раза больше, поэтому 1 пиксель с виртуального экрана будет занимать 2 пикселя на реальном, чтобы изображение было кратно 2.

Теперь, по порядку, что создается и для чего:

SDL_ClearError - убирает предыдущие ошибки SDL, если они там были
frame_length = 20, это количество миллисекунд между событием, когда возвращается 1 из метода. Это нужно для периодического обновления экрана. То есть, в методе main() будет ожидать 20 мс, прежде чем будет выход из этого метода.
SDL_Init(SDL_INIT_VIDEO | SDL_INIT_AUDIO) — инициализация SDL фреймворка. Если не получилось, то программа будет экстренно завершена.
screen_buffer — выделяется область памяти необходимого размера для содержания там данных о фреймбуфере
sdl_window — создание окна SDL2 c именем окна "Verilated VGA Display", по центру, размером width x height, окно будет сразу же показано
sdl_renderer — создается рендерер, который будет рисовать текстуру на поверхности окна
sdl_pixel_format — формат пикселей 32 бита RGBA
sdl_screen_texture — собственно, сама текстура, которая создается на основе объекта sdl_renderer, размер текстуры будет совпадать с размером окна (width x height), а также текстура будет находится в быстрой памяти (SDL_TEXTUREACCESS_STREAMING), не загружаясь в видеопамять
SDL_SetTextureBlendMode — удаляет всякое смешивание для текстуры, чтобы не просвечивалась прозрачность при наложении

Хорошо бы, после исполнения каждой процедуры, проверять, не вернулся ли там NULL, но тут все на страх и риск сделано, чтобы много не писать кода.

§ Методы обработки

Обработчик использует "вечный цикл" через for(;;), и ожидает поступления различных событий.

1int main() {
2
3    for (;;) {
4
5        Uint32 ticks = SDL_GetTicks();
6
7        while (SDL_PollEvent(& evt)) {
8            switch (evt.type) {
9                case SDL_QUIT:
10                    return 0;
11            }
12        }
13
14        if (ticks - frame_prev_ticks >= frame_length) {
15            frame_prev_ticks = ticks;
16            update();
17            return 1;
18        }
19
20        SDL_Delay(1);
21    }
22}

Номера

В переменной ticks находится текущее время в миллисекундах.

Далее, выполняется цикл while (SDL_PollEvent(& evt)), в котором получаются все новые события, которые пришли с последнего обращения. Если же в процессе сканирования событий было получено событие SDL_QUIT, то происходит досрочный выход из main() с кодом 0. В случае, если события были успешно обработаны, то будет проверено, не прошло ли frame_length миллисекунд с последнего замера.

Если прошло, то будет записан новый замер в frame_prev_ticks, вызван метод update(), который обновит окно, перерисовав screen_buffer на поверхность и окна и далее - досрочный выход из main() с кодом 1.

Если же ни одного значимого события не было, то вызывается ожидание 1 мс, чтобы не нагружать процессор и цикл повторяется снова и снова.

1void update() {
2
3    SDL_Rect dstRect;
4
5    dstRect.x = 0;
6    dstRect.y = 0;
7    dstRect.w = width;
8    dstRect.h = height;
9
10    SDL_UpdateTexture       (sdl_screen_texture, NULL, screen_buffer, width * sizeof(Uint32));
11    SDL_SetRenderDrawColor  (sdl_renderer, 0, 0, 0, 0);
12    SDL_RenderClear         (sdl_renderer);
13    SDL_RenderCopy          (sdl_renderer, sdl_screen_texture, NULL, &dstRect);
14    SDL_RenderPresent       (sdl_renderer);
15}

Номера

Что здесь выполняется:

Создается объект dstRect, в котором указываются координаты, где будет нарисована текстура.
SDL_UpdateTexture — из данных screen_buffer переписывается в текстуру, указывается размер строки, равный в байтах width * sizeof(Uint32)
SDL_SetRenderDrawColor — установка RGBA цвета рисования для SDL_RenderClear
SDL_RenderClear — очистка области
SDL_RenderCopy — копирование из текстуры в окно
SDL_RenderPresent — показать результат

1void destroy() {
2
3    free(screen_buffer);
4    SDL_DestroyTexture(sdl_screen_texture);
5    SDL_FreeFormat(sdl_pixel_format);
6    SDL_DestroyRenderer(sdl_renderer);
7    SDL_DestroyWindow(sdl_window);
8    SDL_Quit();
9}

Номера

Этот метод вызывается перед тем, как завершить программу, освобождаются ранее занятые ресурсы, память, закрывается окно и происходит выход из SDL.

И последняя важная вещь, это рисование в видеобуфере:

1void pset(int x, int y, Uint32 cl) {
2
3    if (x < 0 || y < 0 || x >= 640 || y >= 400)
4        return;
5
6    for (int i = 0; i < 2; i++)
7    for (int j = 0; j < 2; j++)
8        screen_buffer[width*(2*y+i) + (2*x+j)] = cl;
9}

Номера

Записывается точка тогда, когда она находится в пределах x=0..639, y=0..399. Код здесь достаточно очевиден, так что особо комментировать тут нечего, разве что только в screen_buffer информация о пикселях предствляет из себя одномерный массив, который рисует слева направо, сверху вниз. Один элемент массива - один пиксель на экране в формате RGBA.

Скачать код шаблона можно здесь.

§ Создание модуля от верилятора

Вот теперь как раз самое главное, надо скомпилировать файл vga.v в код на C++.

Добавим новый код в makefile:

1vga:
2	verilator -Wall -Wno-unused -Wno-width -Wno-caseincomplete -cc vga.v
3	cd obj_dir && make -f Vvga.mk

Номера

Опции -Wno-unused -Wno-width -Wno-caseincomplete устанавливают, что компилятор будет выводить предупреждения, если 1) не совпадают битности при сравнении, 2) есть элементы, которые не используются в схеме, 3) в case используются не все варианты.

После компиляции в obj_dir будут находится нужные компоненты для работы.

Полный вид makefile:

1VINC=/usr/share/verilator/include
2
3all: vga
4	g++ -o tb -I$(VINC) tb.cc $(VINC)/verilated.cpp obj_dir/Vvga__ALL.a -lSDL2
5	./tb
6vga:
7	verilator -Wall -Wno-unused -Wno-width -Wno-caseincomplete -cc vga.v
8	cd obj_dir && make -f Vvga.mk

Номера

В первой строке задается путь до файлов для заголовков верилятора, это важно. В опциях компилятора устанавливается путь к -I (включениям), а также компилируется файл verilated.cpp, который там находится и прицепляется сгенерированный файл Vvga__ALL.a из obj_dir. Если модулей больше, то необходимо их все прицеплять сюда, в строку компилятора.

Обязательный минимум это -I$(VINC) и $(VINC)/verilated.cpp

1#include <stdlib.h>
2#include "app.cc"
3#include "obj_dir/Vvga.h"
4
5int main(int argc, char **argv) {
6
7    App* app = new App();
8
9    // -------------------------------------
10    Verilated::commandArgs(argc, argv);
11    Vvga* top = new Vvga;
12    // -------------------------------------
13
14    while (app->main()) { if (Verilated::gotFinish()) break; }
15    app->destroy();
16    return 0;
17}

Номера

Добавляем новый код в tb.cc:

#include "obj_dir/Vvga.h" — включаются заголовки для класса Vvga
Verilated::commandArgs(argc, argv); — инициализация модуля Verilated
Vvga* top = new Vvga; — создается объект top модуля Vvga
if (Verilated::gotFinish()) break; — на случай, если в синтезируемом вериляторе коде есть команда остановки симуляции

В данном коде используется только один модуль. На самом деле можно сделать много модулей, но их необходимо также правильно сцепить между собой.

Чтобы запустить модуль в работу, надо организовать тактовую частоту, а для этого нужно включить в главный цикл код:

1for (int i = 0; i < 125000; i++) {
2
3    top->clock = 0; top->eval(); // Низкий сигнал clock
4    top->clock = 1; top->eval(); // Позитивный фронт clock
5}

Номера

В данном примере используется 125k тактов 20 раз в секунду, что равно 2.5 Мгц, или ровно в 10 раз медленнее, чем если бы работало в реальной схеме (там 25 мгц). Можно увеличить скорость, но это создаст большую нагрузку на процессор.

В этом примере выполняется симуляция переброса из clock из 0 в 1 и наоборот.

А теперь одна из важных вещей — это симуляция видеосигнала для 640 x 400 x 70

1void vga(int hs, int vs, int color) {
2
3    if (hs) x++;
4
5    // Отслеживание изменений HS/VS
6    if (_hs == 0 && hs == 1) { x = 0; y++; }
7    if (_vs == 1 && vs == 0) { x = 0; y = 0; }
8
9    // Сохранить предыдущее значение
10    _hs = hs; _vs = vs;
11
12    // Вывод на экран
13    pset(x-48, y-35, color);
14}

Номера

Этот метод я добавил в класс App, и его можно вызывать для того, чтобы нарисовать очередную точку в области рисования после каждого такта.

hs - это сигнал горизонтальной синхронизации, он на протяжении большей части равен 1, поскольку hsync отрицательной полярности. Когда hs=1, увеличиваем x++
При переходе hs от 0 к 1 (начало новой строки), сбрасываем x=0 и увеличивается y++
При переходе vs от 1 к 0 (вертикальная развертка), переходим к x=0, y=0
Сохраняем _hs, _vs — для того, чтобы отслеживать переход сигнала из одного состояния в другое
Рисуется точка. Поскольку область рисования начинается после порожеков, из x вычитается значение заднего порожека 48, а из y вычитается 35.

В связи с тем, что x, y, _hs, _vs должны быть обязательно проинициализированы, в конструктор записывается следующее:

1x   = 0;
2y   = 0;
3_hs = 1; // Важно начать с 1
4_vs = 0; // Важно начать с 0

Номера

Сигнал _hs крайне важно начать с 1, потому что следующий hs, который придет из видеоадаптера, будет 1. Если _hs будет 0, то на самой же первой линии будет прибавлен y++, что очень нежелательно.

Теперь после каждого такта пиксель-клока необходимо вызывать метод:

1app->vga(top->hs, top->vs, top->r*(128*65536) + top->b*(128*256) + top->g*128);

Номера

В который передается hs, vs и значение цвета в RGB. Цвет подстроен так же, как он реализован в и "в железе", то есть либо серый, либо черный. Здесь можно использовать любой цвет, но архитектура самого vga-модуля, который я делал ранее, предполагает только такие цвета в данный момент.

§ Блоки памяти

Но, если запустить сейчас этот код, будет показан черный экран и вот почему — нет данных в памяти, там будет на входе data ноль, то есть, выводится ничего не будет. Значит, создаем блок памяти на 4кб и загружаем туда заранее подготовленный файл с данными. Первые 2кб будет заполнены неким "мусором", чтобы было хотя бы что-то для вывода, а вторые 2кб - знакогенератором.

1unsigned char memory[4096];
2
3// Чтение 2кб в знакогенератор
4FILE* fp = fopen("font.bin", "rb");
5fread(memory + 2048, 1, 2048, fp);
6fclose(fp);
7
8// Заполнение первичными данными
9for (int i = 0; i < 2048; i++)
10    memory[i] = i & 255;

Номера

И остался самый последний штрих, это чтение данных data из памяти address перед пиксель-клоком:

1top->data = memory[ top->address ];

Номера

То есть, перед каждым симулятором тактовой частоты, до этого события будет установлено необходимое значение из памяти по адресу address и записано в порт data.

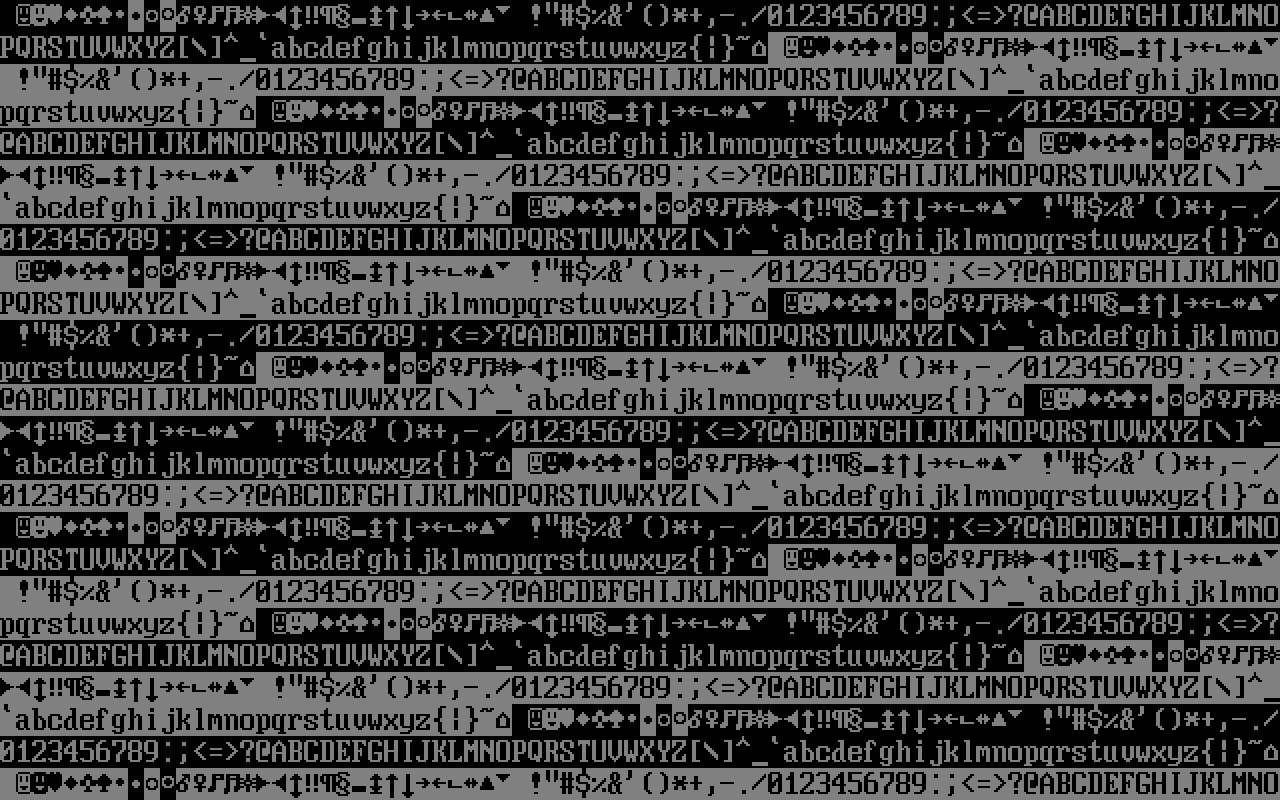

Так выглядит окно SDL, в котором симулируется видеоадаптер. Все в порядке. Так и должно быть.

Код к данному материалу можно скачать тут.
