§ Введение
В жизни иногда наступает такой момент, когда нужно срочно проецировать 3D-сцену на 2D-экран, а под рукой нет инструмента для разработки, и понимания, как это делается.В чем суть проецирования? Оно немного отличается от того, которое можно назвать физическим, оптическим, но суть его остается та же. Посмотрим, сначала, как это делает глаз.
![](/u/e2/e2b7ad99d49bf4c19bbf6b74580ad17b.png)

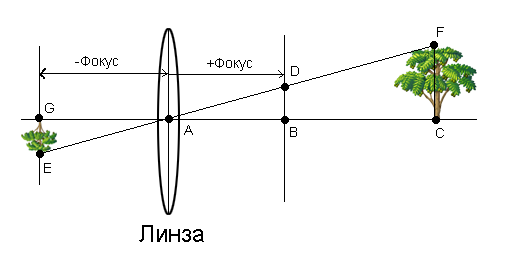

Смотря на рисунок, можно понять всё, если захотеть. Но я поясню. Собственно, мы видим, что изображение проходит через линзу (глаз), оно попадает в перевернутом виде на сетчатку (изображено слева). Расстояние, на котором изображение становится резким, называется фокусом. То есть, все лучи из одной точки фокусируются.
§ Вывод формул проекции
Что-то сразу же хочется к формулам перейти. Итак, мы видим, что есть отрезок (CF), который является исходным, и есть отрезок GE, который является проецируемым. Как видно, изображение, которое попадает на сетчатку, очень мелкое, но сохраняет пропорции. Обращу внимание на "-f" и "+f", они равняются расстояниями от линзы до сетчатки. "-f" = AG, "+f" = AB. Я сделал их равными, но это неважно.Давайте немного приглядимся. Что такое проекция? Это когда какой-то объект, например 3-х мерный, проецируется на 2-х мерное пространство. Так оно и происходит в глазу. Итак, у нас есть треугольники ABD и ACF. Они имеют прямой угол в 90 градусов. Это прямоугольные треугольники. Теперь второе. Один треугольник вложен в другой треугольник, т.е. эти треугольники еще и подобные. Это значит, что они сохраняют пропорции друг друга, один треугольник - это копия другого треугольника в другом масштабе. Что это значит? Это отличная возможность опять применить математику к ним:
Расписал я тут, но суть ясна. Все пропорции равны между собой.
Теперь давайте представим, что CF = y, AC = z, а AB - это какое-то жестко заданное значение, то есть . Мы его однажды взяли за какое-то определенное число, и менять его не будем. Будем считать, что фокусное расстояние это расстояние от глаза до некой плоскости, типа экрана, или кинотеатра, которое мы не меняем.
FC = y, это высота нашего объекта в натуральную величину. Например, высота дерева. Расстояние AC (или z), это расстояние дерева от глаза в трехмерном пространстве. Нам надо получить BD (точку проекции, назовем ее y').
Что то же самое, если подставить другие буквы:
Как отсюда получить y'? Да просто:
Ровно аналогично это можно сделать для x', совершенно так же:
Вот и все. Вот с помощью этих формул и выходит проекция на экран монитора. Но я еще вот что делаю, я добавляю к x' и y' некие значения, а точнее, половину от длины экрана и высоты. Почему? Очень просто. Если мы смотрим на объект прямо, то его проекция будет находиться в точке (0,0), это значит, что в левом верхнем углу экрана будет центр объекта. А что если спроецируется левая часть объекта? Она будет выходить за левые рамки экрана. Поэтому я добавляю к x' и y' половину от размера экрана. Допустим, если у нас экран будет 640 x 480, то, чтобы получился центр, надо к x' добавить 320, а к y' 240. Но делаю не так. Дело в том, что координатная сетка идет снизу вверх. Получается, если дерево имеет высоту 1, то оно должно расти вверх, а вверх в экране - это в сторону уменьшения Y.
Это как? Вот у нас, если взять Y=0, она будет наверху, а Y=480 будет внизу. Если же дерево имеет высоту Y=100, например, то y' тоже будет увеличиваться, если дерево растет, а увеличение y' будет рисовать точку внизу экрана. Поэтому я вычитаю из 240, а не добавляю к нему для Y.
Здесь 320 и 240 взяты для примера.
Как итог. Эта формула используется для любых вычислений проекции в 3Д. Она очень важная. Это вычисляется именно перспективная проекция. Когда я ее отыскал, я был нереально счастлив в свое время. Она простая и такая понятная.
